Diamond RH775 Teleskopik Telsiz Anteni Teknik İncelemesi

Telsiz haberleşmesi dünyasına adım attığınızda, sistemin yalnızca elinizdeki radyodan ibaret olmadığını çok kısa sürede anlarsınız. İletişim zincirinin en hayati ve maalesef en çok göz ardı edilen halkası her zaman için antendir. Doğru anteni seçmek, tüm donanımınızın potansiyelini açığa çıkarır.

Yıllar boyunca atölyemizde ve zorlu arazi şartlarında yaptığımız saha testlerinde gördük ki, kullanıcıların şikayetleri çoğu zaman yanlış bileşen seçiminden kaynaklanıyor. Cihazın teknik kapasitesi ne kadar yüksek olursa olsun, havaya aktarılamayan radyo frekans (RF) enerjisi sadece ısıya dönüşerek kaybolur.

Bizim müşterilerimiz genellikle şu sorunu yaşıyor: Telsiz satın aldıktan sonra kapalı mekanlarda veya yoğun ormanlık alanlarda çekim menzilinin düştüğünü fark ediyorlar. Çoğu kullanıcı hemen cihazın arızalı olduğunu veya çıkış gücünün yetersiz kaldığını düşünerek panik yapıyor.

İşte bu noktada Diamond RH775 gibi profesyonel, spesifik olarak tasarlanmış yüksek kazançlı çözümler devreye girmektedir. Stok antenlerin kısıtlamalarını aşmak ve iletişimi bir üst seviyeye taşımak için bu tarz donanım yükseltmeleri neredeyse bir zorunluluk haline gelmektedir.

Bu makalede, sektörde rüştünü ispatlamış bir ürün olan ve performansıyla birçok telsiz kullanıcısını şaşırtan teleskopik anten modelinin teknik detaylarına, empedans yapılarına ve gerçek dünya senaryolarındaki menzil etkilerine çok derinlemesine iniyoruz.

Tasarım, Yapı ve Teknik Parametreler

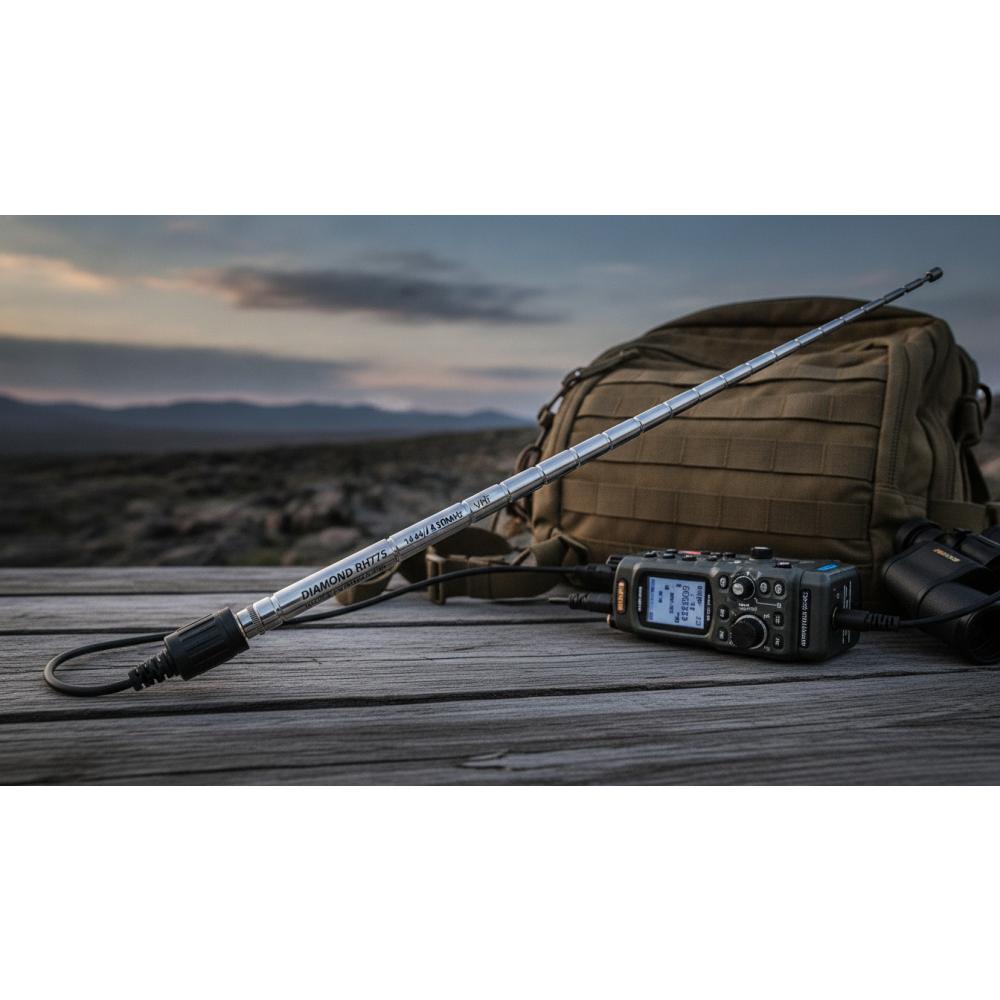

Antenin dış görünüşü ilk bakışta sadece kaliteli bir hissiyat vermekle kalmıyor, aynı zamanda endüstriyel standartlara uygun üretildiğini de hissettiriyor. Dip kısımdaki bobin modülü, frekans dalgalarını doğru şekilde rezonansa sokmak üzere özel olarak sarılmış durumda.

Teleskopik yapısı, cihazın taşıma ergonomisini ve sahadaki kullanım senaryolarını doğrudan etkileyen bir mühendislik başarısıdır. Kapalı haldeyken kompakt bir profil sunarken, tam açıldığında radyo dalgalarını çok daha geniş bir alanda yakalama yeteneğine sahip oluyor.

Atölye ölçümlerimizde elde ettiğimiz SWR (Duran Dalga Oranı) değerleri, fabrikanın sunduğu teknik spesifikasyonlarla kelimenin tam anlamıyla birebir uyuşuyor. Bu durum, markanın kalite kontrol süreçlerinin ne kadar titiz işlediğini ve üretim toleranslarının ne kadar dar olduğunu gösteriyor.

Cihazın çift bantlı (Dual Band) yapısı, hem VHF hem de UHF frekanslarında aynı donanımla yayın yapabilmenizi sağlar. Bu esneklik, aşağıdaki fiziksel özelliklerle desteklenerek optimum performans eğrisini yakalar:

• Frekans aralığı olarak 144 MHz (VHF) ve 430 MHz (UHF) bantlarında doğal rezonans.
• Toplam ağırlığı sadece 35 gram civarında olan ultra hafif krom-metalik alaşım.
• Tam açıldığında 41 santimetreye ulaşan ve dalga boyunu verimli kullanan çubuk yapısı.

SMA Dişi (SMA-F) Konnektörün Önemi

Telsiz ve anten arasındaki fiziksel bağlantı noktası, sinyal kayıplarının (insertion loss) en yoğun yaşanabileceği kritik darboğazlardan biridir. Konnektördeki milimetrik bir boşluk bile tüm verimi altüst edebilir.

SMA Dişi (Female) bağlantı noktasına sahip telsizler, iç kısımdaki iğnenin telsiz gövdesinde bulunduğu, antenin ise bu iğneyi kavrayan bir tüp yapısına sahip olduğu tasarımlardır. Piyasada en yaygın kullanılan bağlantı standartlarından biridir.

Sahada genellikle bağlantı uyuşmazlığı nedeniyle anteni cihaza tam oturtamayan veya araya adaptör takarak sinyal kaybı yaşayan kullanıcılara rastlıyoruz. Adaptör kullanımı, her zaman ekstra bir ek noktası ve dolayısıyla empedans sapması demektir.

Diamond serisi ürünlerde yer alan yüksek kaliteli iletken yüzeyler ve alt kısımdaki koruyucu ring contalar sayesinde, cihaz ile anten arasında kusursuz bir topraklama düzlemi oluşur. Bu da sinyalin temiz akmasını sağlar.

Teleskopik Mekanizma ve Empedans Uyumu

Mekanik olarak incelendiğinde iç içe geçen metal silindirlerin sürtünme katsayıları ve elektriksel iletkenlikleri muazzam bir denge içindedir. Eklem yerlerinde sinyal atlaması olmaması için iç yüzeyler özel olarak kaplanmıştır.

Tam açıldığında boyu yaklaşık 41 cm'ye ulaşıyor; bu uzunluk, çeyrek dalga boyu hesaplamalarında özellikle VHF frekansları için ideal rezonans noktasına çok yakın bir fiziksel ölçüdür.

Sahada anteni tam açmadan iletime (TX) geçmek, empedans dengesini bozarak ciddi SWR dalgalanmalarına yol açabilir. Anten boyu kısaldıkça cihazın frekansa tepkisi değişir ve yansıyan güç cihazın çıkış katına geri döner.

Telsizinizin RF transistörlerini ve genel elektronik yapısını korumak için, her zaman anteni tamamen uzatarak mandala basmanız gerektiğini ısrarla hatırlatıyoruz. Alım (RX) yaparken kapalı kalabilir ancak gönderme yaparken açık olmak zorundadır.

Saha Testleri ve Performans Analizi

Teorik veriler ve atölye analizleri elbette çok değerlidir; ancak bunlar her zaman sahadaki acımasız gerçekleri yansıtmaz. Bu yüzden analizimizi sadece laboratuvar ortamında bırakmayıp, donanımları zorlu dış mekanlara taşıdık.

Açık alanda, iki standart el cihazı ile yaptığımız klasik kör nokta testlerinde, stok kauçuk antenlerle iletişimin tamamen koptuğu mesafelerde teleskopik donanımları devreye aldık. Sonuçlar kağıt üzerindeki vaatleri destekler nitelikteydi.

Çekim mesafesi testlerimizde gözlemlediğimiz temel fark, karşı tarafın sinyalinin sadece duyulabilir olması değil, aynı zamanda statik gürültüden (hışırtıdan) sıyrılarak çok net bir modülasyonla kulağa ulaşmasıydı.

Yüksek kazançlı bu anten, telsizin alım (RX) hassasiyetini belirgin şekilde artırıyor. Cihazın sağır kaldığı zayıf sinyalleri toplayarak anlaşılabilir ses sinyallerine dönüştürmede çok başarılı bir iş çıkarıyor.

VHF Bandı İletişim Testleri

144 MHz amatör bandında ve ilgili ticari VHF frekanslarında radyo dalgaları, nispeten uzun oldukları için engelleri aşmak veya engellerin etrafından dolanmak konusunda karakteristik bir yeteneğe sahiptir.

VHF sinyalleri doğası gereği dalga boyu daha uzun olduğu için, antenin fiziksel uzunluğu performansı direkt olarak belirler. Kısa bir antenle VHF'de verim almak neredeyse fizik kurallarına aykırıdır.

Ormanlık alanda yaptığımız bir test sırasında, ağaç gövdeleri ve yoğun bitki örtüsü sinyalin büyük bir kısmını sönümler. Stok antenler bu yoğunluğu aşmakta ciddi şekilde zorlanırken, uzatılmış yapı imdada yetişir.

Ekip arkadaşlarımızla aramızdaki engebeli ve tepelik araziye rağmen, bu donanımla yaptığımız konuşmalarda sinyal düşüşü yaşasak da iletişimimiz asla tamamen kopmadı ve telsiz bağlantımız stabil kaldı.

UHF Bandı ve Şehir İçi Kullanım

UHF bandı, sinyallerin binalardan, betonarme yapılardan ve metal yüzeylerden sekerek ilerlemesine olanak tanıyan, kısa dalga boyuna sahip bir frekans aralığıdır. Şehir içinde her zaman ilk tercih edilen banttır.

430 MHz bandında Diamond RH775'in performansı, özellikle dar sokaklarda ve binaların arasında sinyali hapsedip yönlendirmede oldukça kararlı bir yapı sergiledi.

Özellikle karmaşık bina yapıları, kalın beton duvarlar ve çok katlı ortamlar söz konusu olduğunda, örneğin bir restoran kafe garson el telsizi sisteminde bile anten kalitesi ve cihaz konfigürasyonu kritik bir önem taşır.

Zayıf ve verimsiz antenler kapalı mekanlarda, özellikle asansör boşluklarında veya bodrum katlarda kör noktalar oluşturur. Bu durum personelin iletişimi kaybetmesine ve iş akışının aksamasına sebep olur.

Bu kör noktaları kalıcı olarak aşmak için bazen işletmeler sistemi tamamen yenileyerek daha güçlü, engelleri delebilen profesyonel garson el telsizi full set çözümlerine yönelmek durumunda kalırlar.

Kimler İçin Uygun? Kullanım Senaryoları

Bu anten, sadece lisanslı radyo amatörleri veya hobi amaçlı kullanıcılar için tasarlanmış basit bir ürün değildir. Çok daha geniş bir kitleye hitap eden teknik donanıma sahiptir.

Endüstriyel alanlarda, devasa şantiyelerde ve kilometrelerce uzanan lojistik depolama tesislerinde çalışan ekipler, parazitsiz ve kesintisiz iletişime hayati derecede ihtiyaç duyarlar.

Bizim müşterilerimiz genellikle şu sorunu yaşıyor: İşletme fiziksel olarak büyüyor, personel sayısı artıyor ancak mevcut telsiz altyapısı bu büyümeye ayak uyduramayıp yetersiz kalmaya başlıyor.

Mevcut altyapıyı ve el cihazlarını tamamen değiştirmeden önce, uç noktalardaki donanımı, yani doğru anten donanımını kurmak, iletişim sorunlarını çok daha düşük maliyetlerle çözmenin en akılcı yoludur.

Yüksek gürültülü ve aşırı hareketli ortamlarda personelin iletişimi kolaylaştırması için, yüksek kazançlı telsiz antenlerinin yanı sıra akustik uyumu yüksek kulaklık dahil telsiz paketlerini entegre etmek takım içi koordinasyonu en üst düzeye çıkarır.

Amatör Telsizcilik Faaliyetleri

Amatör telsizciler (Türkiye'de TA ve TB çağrı işaretli kullanıcılar), el cihazlarından maksimum verim almayı bir tutku haline getirmişlerdir. Bu kullanıcılar için anten modifikasyonu vazgeçilmez bir rutindir.

Uzak mesafelerdeki analog röleleri tetikleme (repeater access) konusunda stok antenlerin gücü yetersiz kaldığında, teleskopik yapı anında uzatılarak o ekstra birkaç desibellik kazanç elde edilir.

QSO (Görüşme) kayıtlarımızda bu antenle yapılan haberleşmelerin, karşı istasyona ulaşma ve sinyal okuma kalitesi açısından ciddi farklar yarattığını defalarca not ettik.

Karşı taraftan sinyal raporlarında (RST) alınan iyileştirmeler, amatörlerin bu anteni neden sıklıkla çantalarında bir kurtarıcı ekipman olarak taşıdıklarının en net göstergesidir.

Acil Durum ve Afet Haberleşmesi

Afet anlarında, depremlerde veya sel felaketlerinde hücresel baz istasyonları çöktüğünde, elinizdeki o küçük radyo vericisi dünyayla tek bağlantınız haline gelir.

Kriz anlarında kesintisiz iletişim sağlamak için telsizin batarya ömrü kadar, o batarya gücünü havaya en verimli şekilde aktaran antenin kalitesi de belirleyici unsurdur.

Taşınabilirlik açısından çantanızda veya taktik yeleğinizde kolayca muhafaza edilebilen bu teleskopik donanım, ihtiyaç duyulduğunda saniyeler içinde tam boyuna ulaşarak operasyonel hale gelir.

Orijinal vs. Sahte Ürün Karşılaştırması

Piyasadaki en büyük problemlerden biri, başarılı ve popüler olan her elektronik donanımın anında ucuz Çin malı taklitlerinin üretilmesidir. Anten piyasası da bundan fazlasıyla nasibini almaktadır.

Bizim teknik ekibimizin incelemelerinde sahte antenlerin rezonans frekanslarının vaat edilen bantlarla alakası olmadığını, bobin sarımlarının tamamen rastgele yapıldığını tespit ettik.

Orijinal Diamond RH775 modelinde, taban kısmındaki marka baskı kalitesi, metalin yüzey pürüzsüzlüğü ve Sma pimin tam merkezlenmiş yapısı ürünü anında ele vermektedir.

Bu bağlamda sahte anten kullanımı sadece performans düşüklüğü yaratmaz, yüksek SWR nedeniyle cihazınızın çıkış transistörlerine kalıcı ve onarılamaz zararlar verebilir.

Uzun Ömürlü Kullanım İçin İpuçları

Teleskopik antenleri açıp kapatırken her zaman en kalın segmentten tutarak dikkatlice yönlendirmek gerekir. İnce uç kısımdan tutup çekmek mekanizmaya zarar verir.

Yanlış açılarda zorlamak, iç içe geçen ince metal boruların bükülmesine ve bir daha asla tam olarak kapanmamasına veya açılmamasına yol açabilir.

Ayrıca konnektör dişlilerini düzenli olarak temizlemek, toz ve nemin temas yüzeylerinde oksitlenme yapmasını engelleyerek elektriksel iletkenliği uzun yıllar boyunca korumanızı sağlar.

• Anteni kapatırken her bir metal boğumu sırasıyla ve nazikçe içeri itin.
• Yağmurlu hava kullanımından sonra mutlaka kuru bir bezle nemini alın.
• Telsizi çantanıza koyarken anteni cihazdan sökerek ayrı bir bölmede taşıyın.

İnsanlar Ayrıca Şunu Soruyor (S.S.S)

Saha tecrübelerimize, teknik servis kayıtlarımıza ve kullanıcılardan forumlar aracılığıyla gelen yoğun sorulara dayanarak bir bilgi derlemesi hazırladık.

Bu bölümde aklınıza takılabilecek teknik detayları aydınlatmayı, kulaktan dolma yanlış bilgileri çürütmeyi ve doğru kullanım alışkanlıkları kazandırmayı hedefliyoruz.

Telsiz Anteni Çekim Mesafesini Ne Kadar Artırır?

Çekim mesafesi sadece antene bağlı matematiksel bir sabit değildir; ancak kaliteli bir anten donanımı, cihazın kendi üzerindeki standart kauçuk antenlere kıyasla %30 ile %50 arasında net bir menzil artışı sağlayabilir.

Bulunduğunuz coğrafi koşullar, etrafınızdaki elektromanyetik gürültü seviyesi ve cihazın çıkış gücü (Watt) de bu artış oranını doğrudan etkileyen, denklemin diğer ayrılmaz parametreleridir.

Genel Değerlendirme ve Sonuç

Bir telsiz sisteminin beyni cihazın anakartı, kalbi bataryası ise, dış dünyaya açılan nefes borusu ve penceresi kesinlikle üzerindeki antenidir. Biri eksikse diğerleri işlevsiz kalır.

Sahada defalarca test ettik ve gördük ki; doğru frekans aralığına akort edilmiş bir anten seçimi olmadan, piyasanın en pahalı telsizini alsanız bile potansiyelini asla tam anlamıyla kullanamazsınız.

Diamond RH775 teleskopik anten modeli, hem yapısal sağlamlığı, hem taşıma kolaylığı hem de sahada kanıtlanmış olağanüstü radyo frekans yetenekleriyle beklentileri fazlasıyla ve istikrarlı şekilde karşılıyor.

Her türlü endüstriyel veya hobi amaçlı iletişim ağında olduğu gibi, temel donanımları doğru kurgulamak ve bağlantı noktalarını iyileştirmek, işin sürdürülebilirliği açısından yapabileceğiniz en kritik yatırımdır.

Umuyoruz ki laboratuvardan sahaya taşıdığımız bu derinlemesine teknik inceleme ve paylaştığımız kişisel saha tecrübeleri, ekipman seçimi yaparken size doğru yönü gösteren bir rehber olur.
