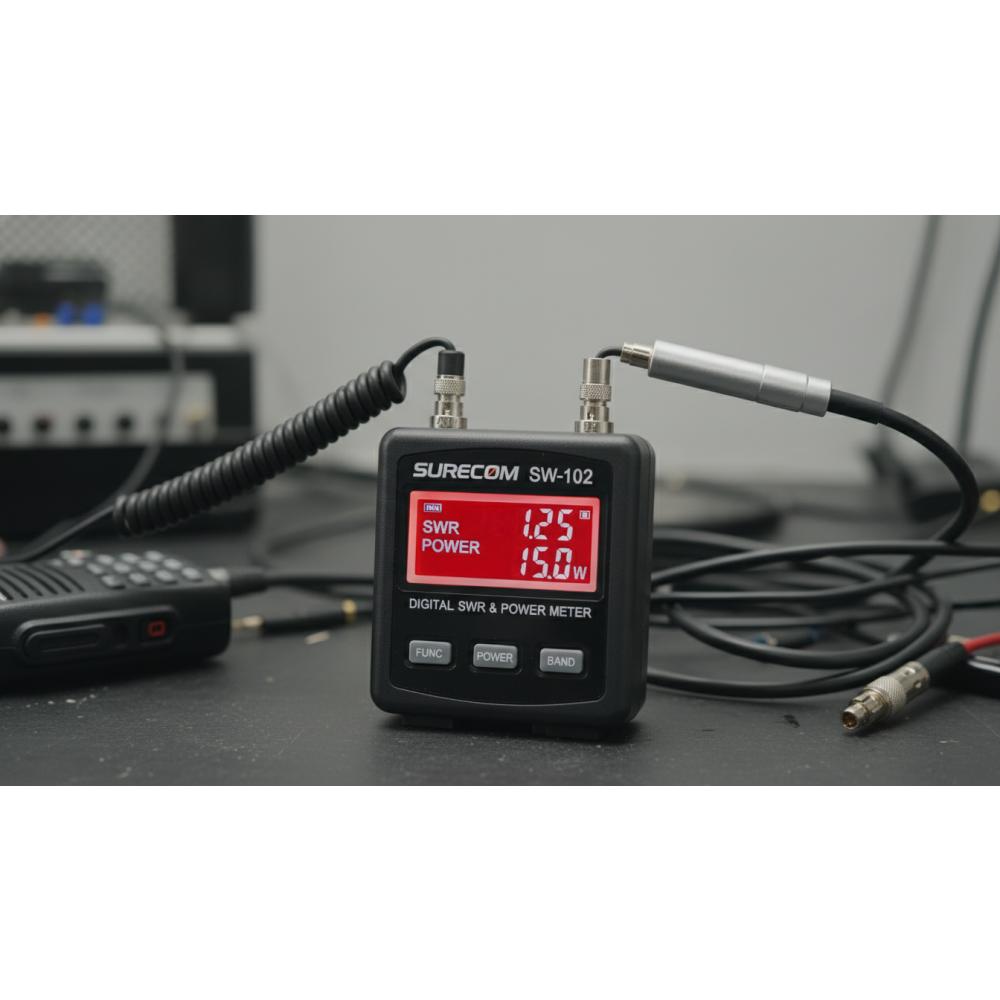

SureCom SW-102 Dijital SWR Metre Özellikleri ve Kullanımı

Telsiz haberleşme sistemlerinin kararlı ve yüksek performansla çalışabilmesi için anten sistemi ile telsiz cihazı arasındaki uyumun mükemmel olması gerekir. Bu uyumu belirleyen en kritik parametre ise SWR (Standing Wave Ratio - Ayakta Duran Dalga Oranı) değeridir. Amatör telsizcilikten profesyonel haberleşme ağlarına kadar her seviyedeki kullanıcının ihtiyaç duyduğu hassas ölçümleri gerçekleştiren SureCom SW-102 Dijital SWR Metre, modern teknolojisi ve taşınabilir yapısıyla sektörün en popüler cihazlarından biri haline gelmiştir. Bu yazımızda, cihazın teknik detaylarını, kurulum adımlarını ve telsiz sistemleriniz için neden hayati bir öneme sahip olduğunu derinlemesine inceliyoruz.

SWR Nedir ve Telsiz Sistemlerinde Neden Önemlidir?

SWR, telsiz cihazı tarafından üretilen ve antene gönderilen elektromanyetik enerjinin ne kadarının havaya yayıldığını, ne kadarının ise anten ile kablo arasındaki uyumsuzluktan dolayı geri yansıdığını gösteren bir orandır. İdeal bir sistemde SWR değerinin 1.0:1 (yani mükemmel uyum) olması istenir. Ancak pratikte 1.1:1 ile 1.5:1 arasındaki değerler mükemmel kabul edilir. SWR değerinin 2.0:1 seviyesinin üzerine çıkması, telsizinizin ürettiği gücün önemli bir kısmının ısıya dönüşerek cihaza geri dönmesi anlamına gelir.

Yüksek SWR değerleri sadece haberleşme mesafesini ciddi oranda düşürmekle kalmaz, aynı zamanda telsizinizin çıkış transistörlerinin (PA ünitesi) aşırı ısınmasına ve kalıcı olarak hasar görmesine yol açar. Özellikle el telsizlerinde ve yüksek çıkış gücüne sahip mobil cihazlarda anten ayarlarının düzenli olarak kontrol edilmesi gerekir. SureCom SW-102, dijital ekranı sayesinde karmaşık analog skalalarla uğraşmadan bu değerleri anlık ve en doğru şekilde okumanızı sağlar.

SureCom SW-102 Dijital SWR Metre Teknik Özellikleri

SureCom SW-102, kompakt tasarımı ve geniş frekans kapsama alanı ile dikkat çeker. Hem VHF hem de UHF bantlarında çalışabilen bu cihaz, amatör telsizcilerin sıklıkla kullandığı frekans aralıklarının tamamını destekler. İşte cihazın öne çıkan teknik parametreleri:

• Frekans Aralığı: 125 MHz ile 525 MHz arasındaki tüm frekanslarda hassas ölçüm yapabilir.
• Güç Ölçüm Aralığı: 0.5 Watt ile 120 Watt arasındaki güç çıkışlarını destekler. Bu sayede hem düşük güçlü el telsizleri hem de yüksek güçlü araç telsizleri için uygundur.
• Dijital Ekran: Renkli ve arka aydınlatmalı LCD ekranı sayesinde SWR, ileri yönlü güç (Forward Power), geri yansıyan güç (Reflected Power) ve batarya durumu aynı anda görüntülenebilir.
• Dahili Batarya: Micro USB portu üzerinden şarj edilebilen dahili lityum iyon bataryası ile sahada harici güç kaynağına ihtiyaç duymadan uzun süre kullanılabilir.
• Konnektör Tipi: Standart N-Dişi (N-Female) konnektör yapısına sahiptir. Bu yapı, yüksek frekanslarda minimum kayıp ve maksimum kararlılık sağlar.

SureCom SW-102 Kurulumu ve Anten Testi Nasıl Yapılır?

Cihazın kullanımı oldukça pratiktir ancak ölçüm kalitesinin doğru olması için belirli bağlantı kurallarına dikkat edilmelidir. Ölçüm işlemine başlamadan önce aşağıdaki adımları sırasıyla uygulayabilirsiniz:

Bağlantı Protokolü

SureCom SW-102 üzerinde iki adet konnektör portu bulunur. Bunlardan biri "TX" (Transmitter/Verici), diğeri ise "ANT" (Antenna/Anten) olarak işaretlenmiştir. Telsizinizden gelen ara kabloyu mutlaka "TX" portuna bağlamanız gerekir. Ölçümünü yapacağınız anteni veya koaksiyel kabloyu ise "ANT" portuna bağlamalısınız. Yanlış yapılan bağlantılar cihazın zarar görmesine veya hatalı ölçüm sonuçlarına neden olabilir.

Ölçüm Adımları

Bağlantıları tamamladıktan sonra SureCom SW-102 cihazının güç tuşuna basarak cihazı açın. Telsizinizin mandalına (PTT tuşuna) basarak kısa süreli bir yayın gönderin. Cihazın ekranında anlık olarak vericinizin çıkış gücü, geri dönen güç ve SWR değeri net bir şekilde belirecektir. Ölçüm yaparken telsizin çevresinde metal nesnelerin bulunmamasına ve antenin açık alanda olmasına özen gösterin.

Baofeng El Telsizleri ile SWR Ölçümünün İncelikleri

Piyasada en çok tercih edilen fiyat/performans ürünlerinin başında gelen Baofeng el telsizleri, doğru anten konfigürasyonu ile kullanıldığında olağanüstü performans sunar. Özellikle baofeng uv-xr gibi zorlu çevre koşullarına dayanıklı ve yüksek çıkış gücüne sahip modellerde, antenin tam frekansla rezonansa girmesi çok önemlidir. Fabrikasyon antenler genellikle geniş bantlı olduğu için belirli spesifik frekanslarda yüksek SWR üretebilir.

SureCom SW-102 kullanarak Baofeng telsizinizin anten performansını ölçebilir, harici bir çatı anteni veya araç anteni bağladığınızda sistemin güvenliğini test edebilirsiniz. Cihazın düşük güçlerde dahi (0.5W) hassas ölçüm yapabilme yeteneği, el telsizlerinin hassas çıkış katlarını korumak adına büyük bir avantaj sunar.

Frekans Doğruluğu ve Telsiz Programlama Kablosu İlişkisi

SWR ölçümünün tam olarak doğru sonuç vermesi, telsizinizin yayını hangi frekansta gerçekleştirdiği ile doğrudan ilişkilidir. Antenler belirli dar frekans aralıklarında rezonansa girecek şekilde tasarlanır. Eğer telsiziniz yanlış programlanmışsa veya frekans kayması yaşıyorsa, anteniniz ne kadar kaliteli olursa olsun SWR değeri yüksek çıkacaktır.

Bu gibi senaryoların önüne geçmek için telsizinizi bilgisayar üzerinden profesyonelce programlamanız gerekir. Kaliteli bir baofeng programlama kablosu kullanarak telsizinizin frekans listesini, PMR kanallarını veya amatör röle frekanslarını hatasız bir şekilde yükleyebilirsiniz. Bilgisayar destekli bu süreç, cihazınızın kararlı çalışmasını sağlar ve SWR ölçüm aşamasında size en doğru referans frekanslarını sunar. Kesintisiz ve güvenli bir haberleşme altyapısı kurmak istiyorsanız, orijinal bir telsiz programlama kablosu edinmek, donanım yatırımınızın ömrünü uzatan en kritik adımlardan biridir.

Dijital SWR Metre ile Analog SWR Metre Arasındaki Farklar

Birçok amatör telsizci geleneksel ibreli (analog) SWR metreler ile dijital modeller arasında kararsız kalmaktadır. Ancak SureCom SW-102 gibi modern dijital cihazların sunduğu avantajlar yadsınamaz düzeydedir:

• Hassas Okuma: Analog cihazlarda ibrenin gösterdiği tam değeri okumak göz kararı yapılırken, dijital ekranda "1.24" gibi net ve virgülden sonraki değerleri dahi gösteren kesin sonuçlar alırsınız.
• Otomatik Hesaplama: Analog SWR metrelerde ölçüm yapmadan önce her seferinde kalibrasyon (CAL) ayarı yapmak gerekir. SureCom SW-102 ise bu kalibrasyonu otomatik olarak arka planda gerçekleştirir.
• Çoklu Veri Gösterimi: Dijital ekran, frekans sayıcı özelliği sayesinde o an yayında olan frekansı da tespit ederek ekrana yansıtır.

SureCom SW-102 Kullanırken Dikkat Edilmesi Gerekenler

Cihazınızın uzun ömürlü ve kararlı çalışması için kullanım esnasında bazı temel kurallara riayet etmeniz önerilir:

• Güç Sınırları: Cihazın maksimum taşıma gücü olan 120 Watt limitini kesinlikle aşmayın. Yüksek güçlü HF veya UHF amplifikatörlerle doğrudan bağlantı yapmaktan kaçının.
• Konnektör Temizliği: N tipi konnektörlerin temiz ve nemsiz olduğundan emin olun. Tozlu veya paslanmış konnektörler ölçüm sonuçlarında yüksek SWR sapmalarına yol açar.
• Batarya Bakımı: Dahili lityum bataryanın tamamen boşalmasını beklemeden cihazı düzenli aralıklarla şarj edin. Uzun süre kullanılmayacak durumlarda bataryayı yarı dolu seviyede saklayın.

Sıkça Sorulan Sorular (FAQ)

SureCom SW-102 HF (Kısa Dalga) frekanslarında kullanılabilir mi?

Hayır. SureCom SW-102 modeli VHF ve UHF (125-525 MHz) frekans aralıkları için özel olarak tasarlanmıştır. HF bantlarında (1.8-30 MHz) ölçüm yapmak için cihazın bu frekansları destekleyen farklı sürümlerini tercih etmeniz gerekir.

Ölçüm sırasında ekranda hiç güç görünmüyor, sebebi ne olabilir?

Bu durum genellikle bağlantı portlarının ters takılmasından kaynaklanır. Telsizinizin "TX" portuna, anteninizin ise "ANT" portuna bağlı olduğundan emin olun. Ayrıca ara kablonuzun sağlamlığını kontrol edin.

İdeal SWR değeri kaç olmalıdır?

Telsiz sistemlerinde en ideal SWR değeri 1.0:1 veya 1.1:1 seviyesidir. Genel kabul gören güvenli sınır ise 1.5:1 değerinin altıdır. 2.0:1 ve üzerindeki değerlerde telsizinizde uzun süreli mandala basmaktan kaçınmalısınız.

Sonuç

Haberleşme kalitenizi doğrudan etkileyen anten uyumluluğu, ihmal edilmemesi gereken teknik bir detaydır. SureCom SW-102 Dijital SWR Metre, hem taşınabilir yapısı hem de sunduğu yüksek hassasiyetli ölçüm verileri ile telsiz sistemlerinizin en büyük koruyucusudur. Antenlerinizin performansını optimize etmek, telsizinizin donanım ömrünü uzatmak ve her koşulda kesintisiz iletişim kurabilmek için bu dijital analiz aracını envanterinize güvenle dahil edebilirsiniz. Telsiz ekipmanlarınızın kurulum sürecinden frekans programlamasına kadar ihtiyaç duyduğunuz tüm profesyonel çözümlere telsizciburada.com güvencesiyle ulaşabilirsiniz.
